Qu'est-ce qu'un compresseur d'air à vis à un étage et comment fonctionne-t-il ?

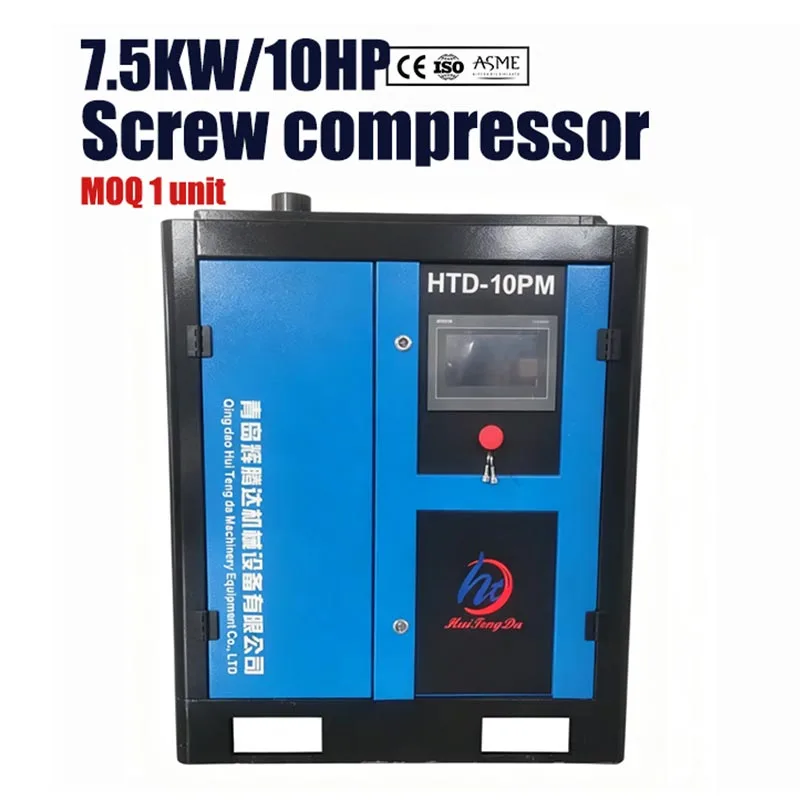

A Compresseur d'air à vis à un étageest un compresseur volumétrique rotatif qui utilise des rotors à vis engrenés pour aspirer, comprimer et évacuer l'air en continu. Contrairement aux compresseurs alternatifs qui génèrent de l'air comprimé par des courses de piston répétées, un compresseur à vis produit un flux d'air relativement régulier et continu, ce qui le rend adapté à de nombreuses applications industrielles et commerciales. Dans les conceptions à injection d'huile, le lubrifiant aide à refroidir, sceller et lubrifier la chambre de compression. Le bon compresseur dépend de la pression requise, du débit d'air, du cycle de service, de la qualité de l'air, de l'environnement d'exploitation et de la demande future attendue. Comprendre ces facteurs peut aider les utilisateurs à éviter un surdimensionnement, une pression instable, une consommation d'énergie excessive et une maintenance inutile.

Table des matières

1. Qu'est-ce qu'un compresseur d'air à vis à un étage ?
2. Comment fonctionne un compresseur d'air à vis à un étage ?
3. Quels sont les principaux composants ?
4. Comment l’injection d’huile affecte-t-elle les performances ?
5. Quels sont les principaux avantages ?
6. Où est-il utilisé ?
7. Comment devez-vous en spécifier un ?
8. Comment améliorer l’efficacité opérationnelle ?
9. De quel entretien a-t-il besoin ?
10. À quels problèmes les opérateurs doivent-ils prêter attention ?
11. Compression en un seul étage ou en deux étages
12. Que doivent vérifier les acheteurs avant de commander ?
13. Foire aux questions
14. Conclusion finale

Qu'est-ce qu'un compresseur d'air à vis à un étage ?

Un compresseur d'air à vis à un étage est un compresseur rotatif dans lequel la compression de l'air atmosphérique a lieu au sein d'un élément de compression à vis. Dans la configuration courante à double vis, un rotor mâle et un rotor femelle tournent à l'intérieur d'un boîtier conçu avec précision. Lorsque les rotors tournent, l'air est emprisonné entre les lobes du rotor et le boîtier, tandis que le volume disponible diminue progressivement. L'air comprimé est ensuite libéré par l'orifice de décharge.

Les compresseurs à vis sont des machines volumétriques. Leur mouvement rotatif continu leur permet de fournir un flux constant d’air comprimé plutôt que le flux d’air cyclique associé aux compresseurs à piston. Cela les rend particulièrement utiles lorsque les équipements pneumatiques nécessitent une alimentation en air stable pendant de longues périodes.

Le termeà un étagesignifie que l'air est comprimé à travers une étape de compression plutôt que d'être comprimé séquentiellement à travers deux étapes distinctes. Dans de nombreuses applications industrielles, un seul étage peut fournir la pression requise par les outils pneumatiques, les équipements de production, les systèmes d'automatisation et les services publics généraux de l'usine.

Comment fonctionne un compresseur d'air à vis à un étage ?

Le principe de fonctionnement peut être compris comme une séquence continue d’admission, de compression et de décharge. Les rotors à vis créent des poches d'air fermées qui deviennent progressivement plus petites à mesure qu'elles se déplacent vers le côté décharge.

Le rapport de pression intégré d'un élément à vis est influencé par la géométrie de son rotor, son pas, sa longueur et la conception de son orifice de décharge. Il est donc important d'adapter la pression de conception du compresseur aux besoins réels du système pour un fonctionnement efficace.

Quels sont les principaux composants ?

Dans les machines à injection d'huile, le circuit de lubrification et de séparation est particulièrement important car l'huile injectée peut refroidir, lubrifier et contribuer à sceller le processus de compression avant d'être séparée du flux d'air comprimé.

Comment l’injection d’huile affecte-t-elle les performances ?

De nombreux compresseurs industriels à vis à un étage utilisent l’injection d’huile. Lors de la compression, de l'huile est introduite dans la chambre de compression pour remplir plusieurs fonctions à la fois : évacuation de la chaleur, lubrification, étanchéité des jeux internes et réduction du bruit.

Après compression, le mélange air-huile est acheminé vers un système de séparation. L'huile séparée peut ensuite être refroidie et renvoyée vers le circuit du compresseur, tandis que l'air comprimé continue vers le refroidisseur final et les équipements en aval.

Cette configuration peut être très pratique pour les besoins industriels généraux en air comprimé. Cependant, lorsque le processus de fabrication exige une pureté de l'air extrêmement stricte, le type de compresseur et le système complet de traitement de l'air doivent être évalués ensemble. Les processus alimentaires, pharmaceutiques, électroniques et autres processus sensibles peuvent nécessiter des solutions spécialisées en matière de qualité de l’air.

Quels sont les principaux avantages ?

Un compresseur d'air à vis mono-étage correctement spécifié peut offrir plusieurs avantages pratiques :

• Flux d'air continu :La compression rotative fournit une alimentation en air comprimé fluide.
• Convient pour un fonctionnement prolongé :Les compresseurs à vis sont largement utilisés pour le service industriel en service continu.
• Disposition compacte des équipements :Les ensembles de compresseurs intégrés peuvent simplifier l'installation.
• Pulsation inférieure :La compression rotative évite les fortes impulsions de pression associées aux courses de piston.
• Contrôle flexible :Les configurations à vitesse fixe et à vitesse variable peuvent répondre à différents profils de charge.
• Polyvalence industrielle :La technologie peut prendre en charge la fabrication, l’automatisation, l’assemblage, l’usinage et d’autres applications pneumatiques.
• Facilité d'entretien :Un ensemble bien conçu permet d'accéder aux filtres, séparateurs, refroidisseurs, circuits d'huile et autres composants de service.

Les compresseurs à vis sont utilisés dans les environnements de fabrication car ils peuvent fournir de l'air comprimé en continu pour les outils pneumatiques, la robotique, l'usinage, le serrage, la pulvérisation et les équipements de production automatisés.

Où est-il utilisé ?

La meilleure application dépend de la pression requise, du débit d’air, de la qualité de l’air, des heures de fonctionnement et de la sensibilité du processus. Les applications typiques incluent :

Les compresseurs à vis sont également utilisés dans les environnements agroalimentaires, automobiles, électroniques et pharmaceutiques, bien que les spécifications requises en matière de qualité de l'air puissent différer considérablement d'un secteur à l'autre.

Comment devez-vous en spécifier un ?

Choisir un compresseur uniquement en fonction de la puissance du moteur peut conduire à une installation inadaptée. Les acheteurs doivent commencer par les besoins réels en air comprimé, puis évaluer la configuration de l'équipement.

La pression et le débit doivent être considérés ensemble. Choisir une machine uniquement parce que sa pression nominale semble supérieure aux exigences du système ne la rend pas nécessairement plus adaptée. Le rapport de pression de l'élément à vis et les conditions de fonctionnement doivent être adaptés à l'application réelle.

Comment améliorer l’efficacité opérationnelle ?

La performance énergétique dépend de l’ensemble du système d’air comprimé, et pas seulement du compresseur lui-même. La stratégie de contrôle, le profil de charge, le réglage de la pression, les fuites d'air, les conditions de refroidissement et les équipements en aval peuvent tous affecter les coûts d'exploitation.

1. Adaptez la capacité à la demande.Évitez de sélectionner un compresseur nettement plus grand que les besoins réels sans raison opérationnelle claire.
2. Minimisez la pression inutile.Une pression excessive du système peut augmenter les besoins en énergie sans apporter aucun avantage utile à l'application.
3. Contrôler la demande variable.Les configurations à vitesse variable peuvent ajuster la vitesse du moteur en fonction des besoins changeants en air.
4. Réparer les fuites.De petites fuites réparties dans une usine peuvent créer une demande continue à laquelle le compresseur doit satisfaire.
5. Gardez les chemins de refroidissement propres.Des échangeurs de chaleur restreints peuvent réduire les performances de transfert de chaleur.
6. Surveiller les conditions de fonctionnement.Les indicateurs de pression, de température, de chargement/déchargement et de service peuvent révéler un fonctionnement anormal.

Le contrôle à vitesse variable peut être utile lorsque la demande d'air change de manière significative, mais il ne faut pas automatiquement considérer qu'il s'agit de la configuration la plus efficace pour chaque installation. La disposition appropriée dépend du profil de charge réel de l'installation et des caractéristiques du système.

De quel entretien a-t-il besoin ?

La maintenance préventive permet de préserver un flux d'air stable, le contrôle de la température, les performances de séparation et la fiabilité mécanique. Le programme d'entretien exact doit toujours suivre les instructions du fabricant du compresseur et l'environnement d'exploitation réel.

• Inspectez et remplacez les filtres d’admission d’air si nécessaire.
• Vérifiez le niveau et l’état du lubrifiant sur les modèles à injection d’huile.
• Entretenir les filtres à huile et les séparateurs selon l’intervalle spécifié.
• Inspectez les refroidisseurs pour déceler la poussière, la saleté et le débit d’air restreint.
• Vérifiez les courroies, les accouplements, les roulements et les composants d'entraînement, le cas échéant.
• Surveillez le comportement anormal des vibrations, du bruit, de la température et de la pression.
• Inspecter la gestion des condensats et les équipements de traitement de l’air en aval.
• Vérifiez les fuites d’air comprimé dans tout le réseau de distribution.

La maintenance ne doit pas être considérée uniquement comme une activité de réparation. Les tendances en matière de température, de pression, de comportement de chargement et d'alertes de service peuvent fournir des indications utiles sur les conditions de fonctionnement changeantes avant qu'elles ne se transforment en une interruption de la production.

À quels problèmes les opérateurs doivent-ils prêter attention ?

Les opérateurs ne doivent pas ouvrir ou démonter un compresseur sous pression sans suivre les procédures d'isolation, de dépressurisation et d'entretien du fabricant. L'entretien mécanique et électrique doit être effectué par un personnel dûment qualifié.

Compression en un seul étage ou en deux étages

La différence fondamentale réside dans la façon dont le travail total de compression est réparti. Un système à un étage effectue la compression dans un élément de vis, tandis qu'un système à deux étages divise la compression entre deux étages. Les compresseurs à vis à bain d'huile à deux étages peuvent atteindre une efficacité de compression globale plus élevée dans des conditions de fonctionnement appropriées, car le processus de compression est divisé en plusieurs étapes.

Que doivent vérifier les acheteurs avant de commander ?

L'achat d'un compresseur affecte la continuité de la production, les exigences d'installation, la consommation d'énergie, la maintenance et l'expansion future. Avant de passer une commande, les acheteurs doivent demander des informations techniques complètes plutôt que de comparer uniquement la puissance du moteur ou le prix global.

For an industrial buyer, the most useful quotation is one that clearly connects the compressor specification with the intended application. Il est ainsi plus facile de comparer les propositions sur la compatibilité technique au lieu de se fier uniquement au prix d'achat.

Équipement Cie., Ltd de machines de Qingdao Huitengda.peut être considéré comme un fournisseur potentiel lorsque les acheteurs évaluent des solutions de compresseurs d'air à vis à un étage et doivent discuter des exigences de l'application, des conditions de fonctionnement et de la configuration de l'équipement.

Foire aux questions

1. Que signifie un étage unique dans un compresseur d'air à vis ?

Cela signifie que l'air est comprimé à travers une étape de compression. La machine peut toujours utiliser des commandes de moteur, des systèmes de refroidissement, des systèmes de séparation et une technologie de surveillance sophistiqués.

2. Un compresseur à vis mono-étagé est-il adapté à un fonctionnement continu ?

Les compresseurs à vis sont largement utilisés pour un fonctionnement industriel continu. La pertinence d'un modèle spécifique dépend de sa fonction nominale, de ses conditions de fonctionnement, de sa conception de refroidissement, de sa pression, de son débit d'air et des spécifications du fabricant.

3. Tous les compresseurs à vis mono-étagés sont-ils à injection d'huile ?

Les compresseurs à vis peuvent être à injection d’huile ou sans huile. Les modèles à injection d'huile utilisent du lubrifiant dans la chambre de compression pour le refroidissement, la lubrification et l'étanchéité, tandis que les modèles sans huile utilisent une approche différente pour éviter que l'huile ne pénètre dans le processus de compression.

4. Quelle pression un compresseur d'air à vis à un étage peut-il fournir ?

La pression disponible dépend de la conception et du modèle du compresseur. Certains compresseurs rotatifs à vis lubrifiés à l'huile peuvent atteindre des pressions d'environ 13 bars en un seul étage, mais les acheteurs doivent toujours utiliser les données de performances nominales du fabricant plutôt que d'appliquer un chiffre de pression générique à chaque machine.

5. Un compresseur à vis fournit-il un flux d’air continu ?

Le processus de compression rotative produit un flux constant d'air comprimé avec beaucoup moins de pulsations que la compression alternative traditionnelle. Les contrôles du système peuvent toujours réguler la production via le chargement, le déchargement ou le fonctionnement à vitesse variable.

6. Un variateur de vitesse est-il toujours nécessaire ?

Pas nécessairement. Le contrôle à vitesse variable peut être utile lorsque la demande en air comprimé varie, mais la configuration la plus appropriée dépend du profil de charge de l'installation. L’analyse au niveau du système est préférable plutôt que de supposer qu’une méthode de contrôle convient à chaque installation.

7. Quel est le facteur le plus important lors de la sélection d’un compresseur ?

Il n’existe pas de spécification unique qui s’applique à chaque installation. La demande réelle de débit d'air, la pression de service, le cycle de service, la qualité de l'air, les conditions ambiantes, les exigences de contrôle, l'espace d'installation et l'expansion future doivent être évalués ensemble.

8. Comment réduire la consommation d’énergie du compresseur ?

Commencez par adapter la capacité à la demande réelle, en contrôlant les pressions inutiles, en réduisant les fuites d'air comprimé, en maintenant les surfaces de refroidissement propres et en sélectionnant une stratégie de contrôle adaptée au modèle de demande de l'installation.

Conclusion finale

A Compresseur d'air à vis à un étagecombine une compression rotative continue avec un agencement mécanique relativement simple, ce qui le rend adapté à une large gamme d'applications d'air comprimé. Ses performances réelles dépendent non seulement du compresseur lui-même, mais également du dimensionnement correct, de la sélection de la pression, du refroidissement, du traitement de l'air, des contrôles, de la maintenance et des caractéristiques de l'ensemble du réseau d'air comprimé.

Pour les acheteurs, l'approche la plus fiable consiste à définir d'abord les exigences réelles en matière de débit d'air et de pression, puis à comparer les configurations des compresseurs en fonction des conditions de fonctionnement, de la qualité de l'air, du cycle de service, de l'efficacité, des exigences de maintenance et de l'assistance à long terme. Un système techniquement adapté peut fournir un air comprimé stable tout en aidant les équipes de production à éviter des problèmes inutiles de capacité, de pression et de maintenance.
